Fallstudie

Pembroke Rail Cutting

Gleisbettentwässerung unter schwierigen Bodenverhältnissen

Projektübersicht

Das Pembroke Rail Cutting-Projekt stellte eine komplexe Entwässerungsherausforderung dar, die innovative Lösungen und präzise Ausführung erforderte. Diese in Südwales gelegene Gleisbettentwässerungsinstallation demonstrierte die Fähigkeit des Rosehill Entwässerungssystems, erhebliche Bodenbedingungen und Infrastrukturbeschränkungen zu überwinden und dabei außergewöhnliche Leistung zu liefern.

Als Teil umfassenderer Bahnerneuerungsarbeiten erforderte das Projekt den Abschluss innerhalb enger Bahnbesitzfenster, wodurch Effizienz und Zuverlässigkeit zu kritischen Faktoren im Lösungsdesign und Installationsprozess wurden.

Die Herausforderung

Flaches Grundgestein stark eingeschränkte Aushubtiefe für traditionelle Entwässerungslösungen
Telekommunikationsinfrastruktur Vorhandensein schränkte Layoutoptionen und Routing-Möglichkeiten weiter ein
Gekrümmtes, unebenes Gelände erforderliche Entwässerungsroute zur Verfolgung komplexer Topographie
Enge Gleissperrfenster als Teil umfassenderer Erneuerungsarbeiten erforderte schnelle, effiziente Installation
Leistungsanforderungen erforderlich, um die Zielabflussrate von 42 Litern pro Sekunde zu erreichen

Die Lösung

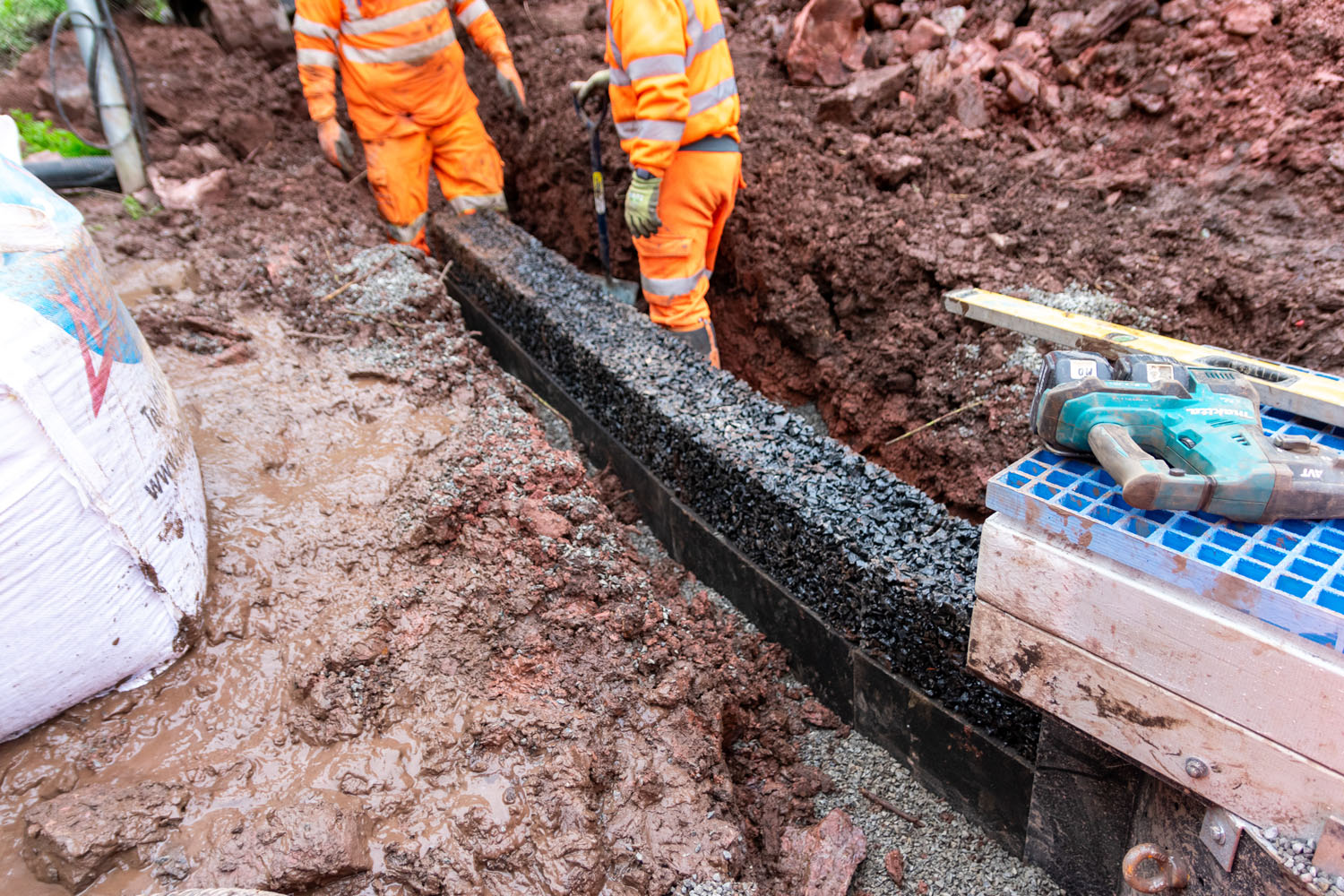

Installation des Rosehill Drainage Systems entlang des Einschnitts mit präzisem 1:20 Längsgefälle
Vor-Ort-Schneiden und Stufen von Einheiten unter Beibehaltung vollständiger Durchflusskontinuität
75mm verdichtetes Kiesbett bot stabile, gut drainierende Trägerbasis
50mm Rosehill Drainagematten strategisch positioniert, um Rinne vor Sedimentablagerung zu schützen
Modulare Systemflexibilität ermöglichte Anpassung an Bodenbedingungen ohne Leistungskompromiss

Liter pro Sekunde
Ziel erreicht

1:20

Längsgefälle
präzise installiert

100%

Leistung aufrechterhalten
nach Schneiden/Stufen

Termingerechte Fertigstellung
innerhalb der Sperrung

Ergebnisse

Zieldurchflussrate erreicht: Durchflusskapazität von 42 Litern pro Sekunde erfolgreich geliefert
Einschränkungsanpassung: Boden- und Infrastrukturbeschränkungen erfolgreich bewältigt
Terminkonformität: Installation pünktlich abgeschlossen ohne Verzögerungen für umfassendere Erneuerungsarbeiten
Leistungsintegrität: Keine Kompromisse bei der hydraulischen Leistung trotz komplexer Installationsanforderungen
Betrieblicher Erfolg: System blieb nach Installation voll funktionsfähig und effektiv

Das Rosehill Entwässerungssystem bewies, wie das System Herausforderungen überwinden kann, denen wir regelmäßig vor Ort begegnen. Die Fähigkeit, die Einheiten zu schneiden und zu stufen, ohne die Leistung zu beeinträchtigen, war bei einer zeitlich begrenzten Installation äußerst nützlich.

Bill Smalley

Bauleiter, Colas Rail UK
