Fallstudien
Reale Anwendungen, die Leistung und Vielseitigkeit des Rosehill Entwässerungssystems in anspruchsvollen Umgebungen demonstrieren
Referenzprojekte

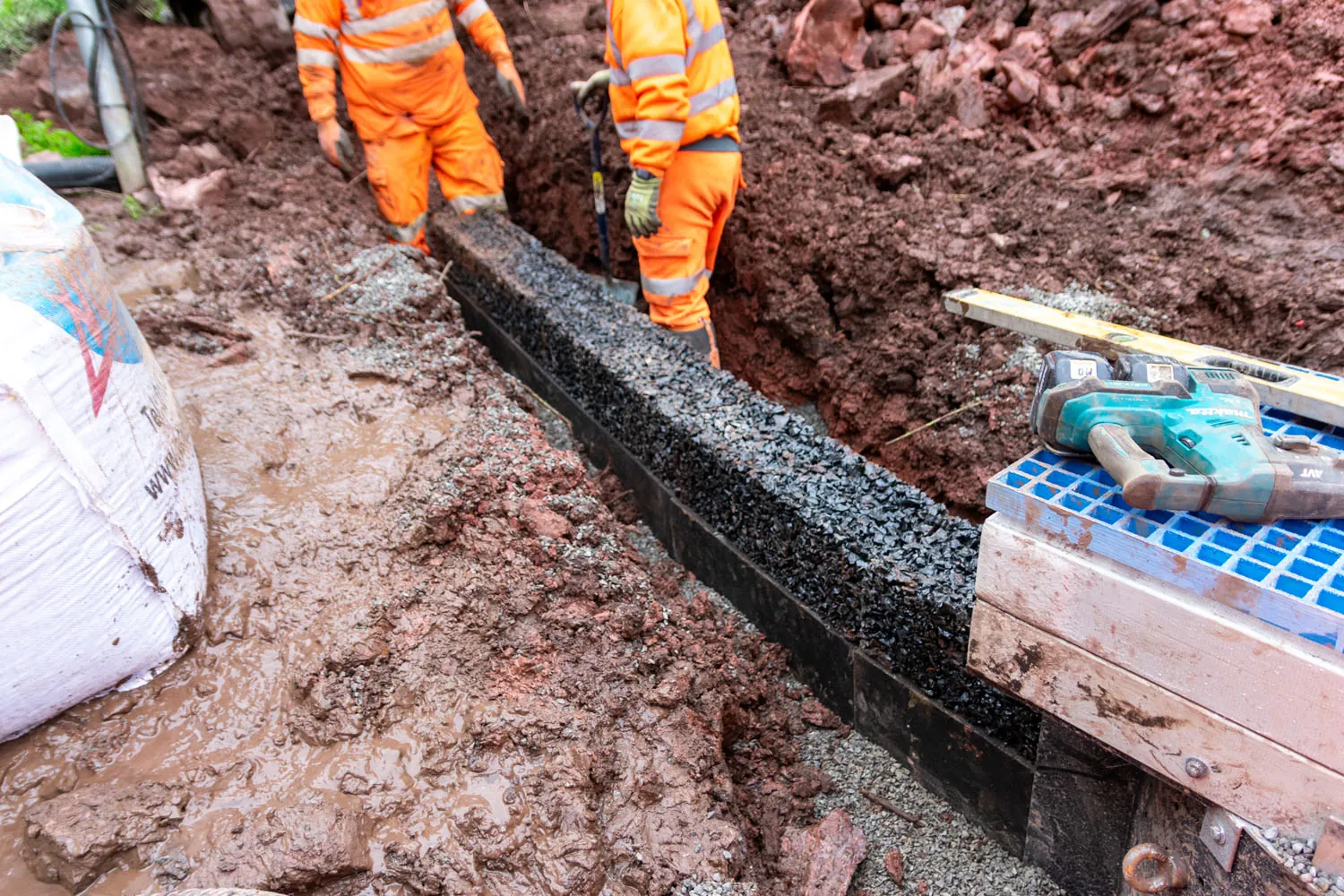

Pembroke Rail Cutting
Gleisbettentwässerung unter schwierigen Bodenverhältnissen
Projektübersicht
Das Pembroke Rail Cutting-Projekt stellte eine komplexe Entwässerungsherausforderung dar, die innovative Lösungen und präzise Ausführung erforderte. Diese in Südwales gelegene Gleisbettentwässerungsinstallation demonstrierte die Fähigkeit des Rosehill Entwässerungssystems, erhebliche Bodenbedingungen und Infrastrukturbeschränkungen zu überwinden und dabei außergewöhnliche Leistung zu liefern.
Als Teil umfassenderer Bahnerneuerungsarbeiten erforderte das Projekt den Abschluss innerhalb enger Bahnbesitzfenster, wodurch Effizienz und Zuverlässigkeit zu kritischen Faktoren im Lösungsdesign und Installationsprozess wurden.
Die Herausforderung
- Flaches Grundgesteinstark eingeschränkte Aushubtiefe für traditionelle Entwässerungslösungen
- TelekommunikationsinfrastrukturVorhandensein schränkte Layoutoptionen und Routing-Möglichkeiten weiter ein
- Gekrümmtes, unebenes Geländeerforderliche Entwässerungsroute zur Verfolgung komplexer Topographie
- Enge Gleissperrfensterals Teil umfassenderer Erneuerungsarbeiten erforderte schnelle, effiziente Installation
- Leistungsanforderungenerforderlich, um die Zielabflussrate von 42 Litern pro Sekunde zu erreichen
Die Lösung
- Installation des Rosehill Drainage Systemsentlang des Einschnitts mit präzisem 1:20 Längsgefälle
- Vor-Ort-Schneiden und Stufenvon Einheiten unter Beibehaltung vollständiger Durchflusskontinuität
- 75mm verdichtetes Kiesbettbot stabile, gut drainierende Trägerbasis
- 50mm Rosehill Drainagemattenstrategisch positioniert, um Rinne vor Sedimentablagerung zu schützen
- Modulare Systemflexibilitätermöglichte Anpassung an Bodenbedingungen ohne Leistungskompromiss
Ziel erreicht
präzise installiert
nach Schneiden/Stufen
innerhalb der Sperrung
Ergebnisse
- Zieldurchflussrate erreicht:Durchflusskapazität von 42 Litern pro Sekunde erfolgreich geliefert
- Einschränkungsanpassung:Boden- und Infrastrukturbeschränkungen erfolgreich bewältigt
- Terminkonformität:Installation pünktlich abgeschlossen ohne Verzögerungen für umfassendere Erneuerungsarbeiten
- Leistungsintegrität:Keine Kompromisse bei der hydraulischen Leistung trotz komplexer Installationsanforderungen
- Betrieblicher Erfolg:System blieb nach Installation voll funktionsfähig und effektiv
Das Rosehill Entwässerungssystem bewies, wie das System Herausforderungen überwinden kann, denen wir regelmäßig vor Ort begegnen. Die Fähigkeit, die Einheiten zu schneiden und zu stufen, ohne die Leistung zu beeinträchtigen, war bei einer zeitlich begrenzten Installation äußerst nützlich.

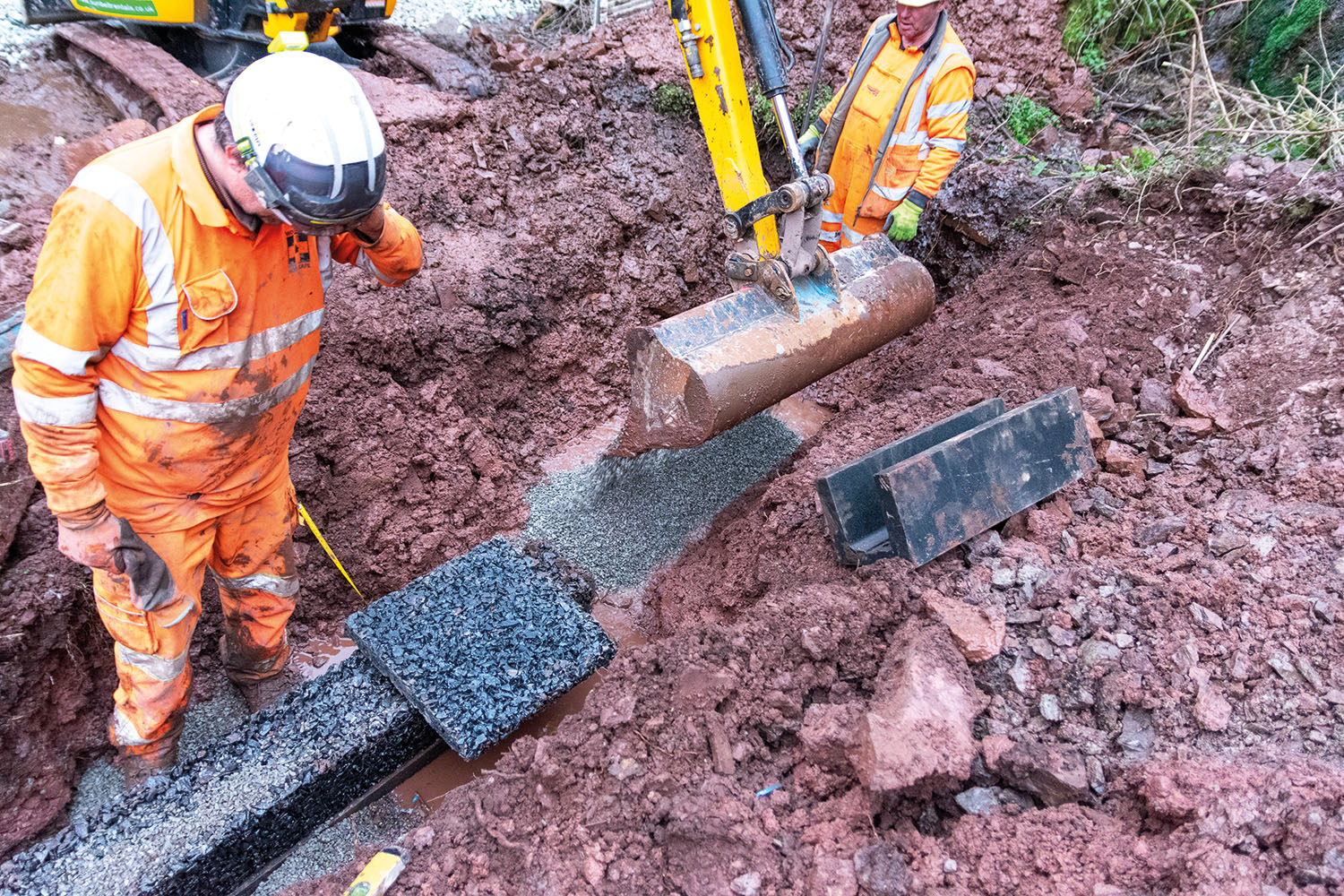

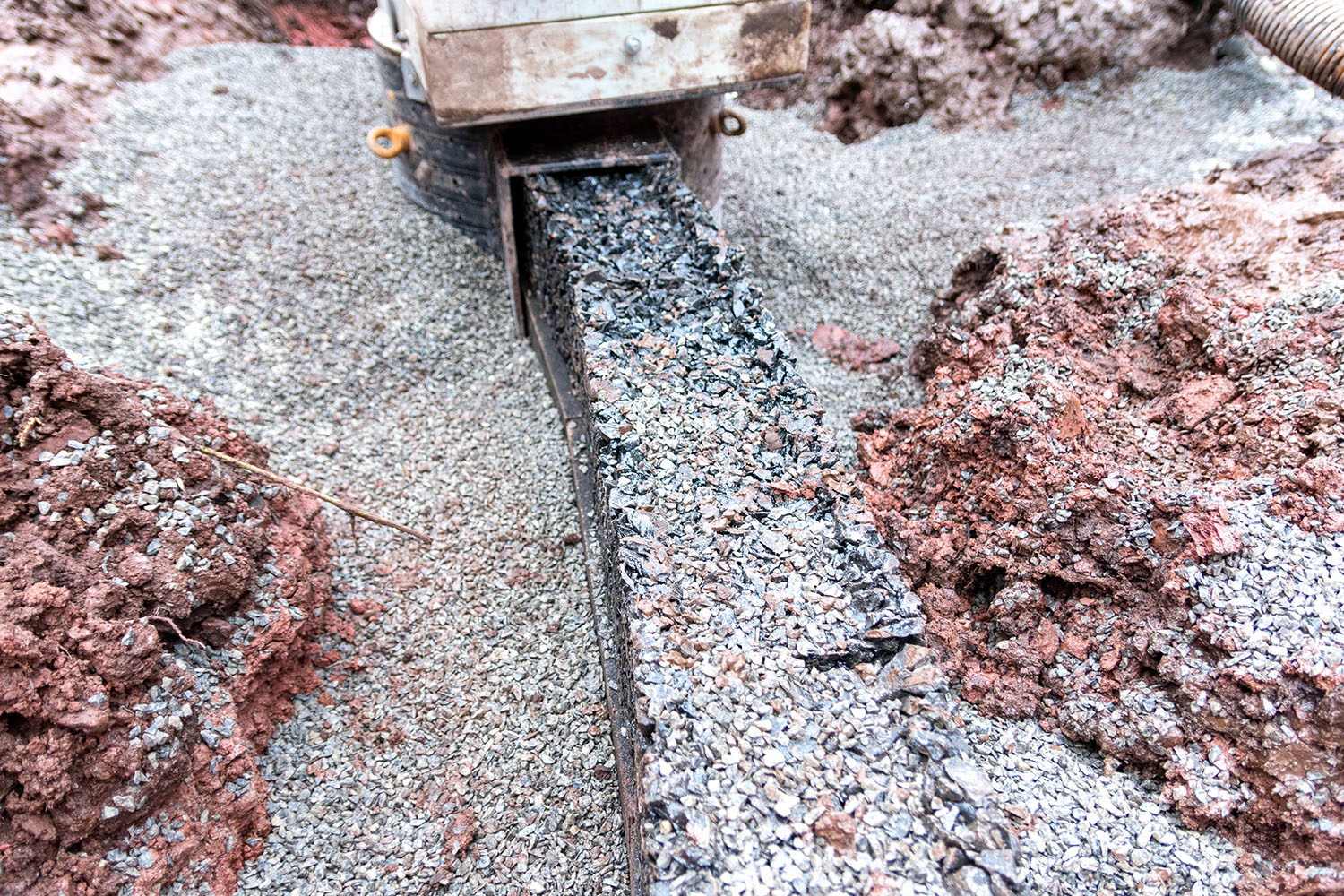

Installationsbilder

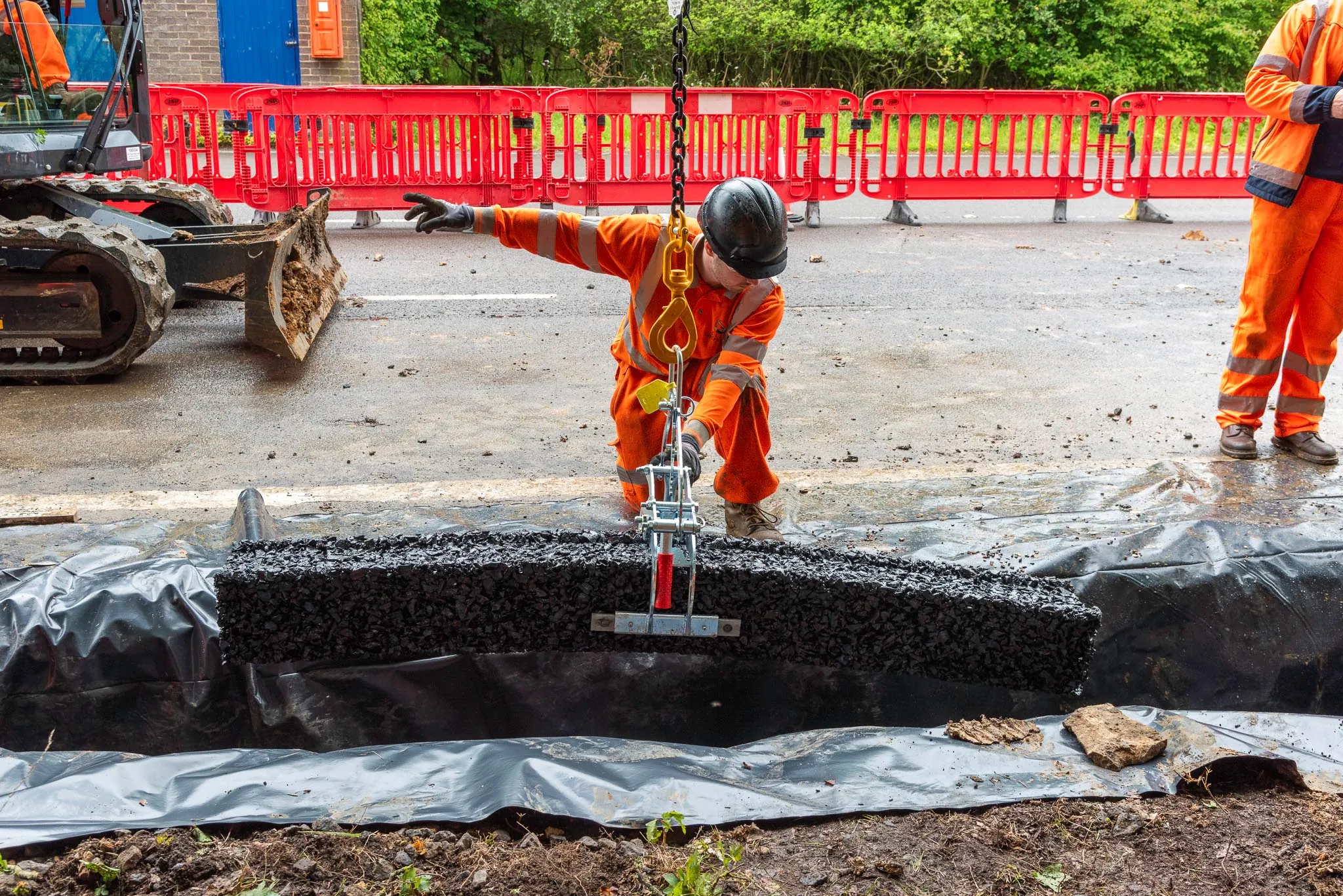

National Highways Testzentrum
Unabhängige Validierung für strategische Straßennetze
Projektübersicht
Das Validierungsprojekt des National Highways Test Centre stellt einen kritischen Meilenstein bei der Etablierung der Qualifikationen des Rosehill Entwässerungssystems für strategische Straßennetzanwendungen dar. Dieses umfassende Testprogramm lieferte unabhängige Verifikation der Systemleistung unter extremen Bedingungen.
Durch strenge Prüfprotokolle im Originalmaßstab demonstrierte das Projekt die Fähigkeit des Systems, die anspruchsvollen Anforderungen großer Autobahninfrastrukturprojekte zu erfüllen und zu übertreffen, wobei sowohl hydraulische Leistung als auch strukturelle Belastbarkeit validiert wurden.
Prüfanforderungen
- Simulation extremer Niederschlägezur Validierung der Kapazität unter Spitzendurchflussbedingungen
- Strukturelle Belastungstestszur Bestätigung der Belastbarkeit unter starken Verkehrslasten
- Langfristige Haltbarkeitsbewertungfür strategische Infrastrukturanforderungen
- DMRB-Konformitätsprüfungüber mehrere Leistungskriterien hinweg
- Unabhängige Validierungvon anerkannter Prüfstelle
Prüfprotokoll
- Testinstallation im Maßstab 1:1reale Autobahnbedingungen replizierend
- Simulierte extreme Niederschlagsereignisseüber den Bemessungsregenintensitäten
- Umfassende Durchflussmessunghydraulische Leistungsansprüche validierend
- Strukturelle Spannungsanalyseunter repräsentativen Belastungsszenarien
- Verlängerte Überwachungsperiodezur Bewertung der Leistungskonsistenz
Leitfähigkeit bestätigt
Durchflussrate validiert
Konformität bestätigt
genehmigter Status
Validierungsergebnisse
- Leistung bestätigt:Alle hydraulischen Leistungsansprüche unabhängig überprüft
- Strukturelle Integrität:System zeigte außergewöhnliche Belastbarkeit unter Testlasten
- DMRB-Konformität:Vollständige Konformität mit den Anforderungen des Straßenentwurfshandbuchs
- Offizielle Genehmigung:National Highways-Zulassungsstatus erteilt
- Strategische Straßeneignung:Zur Verwendung im strategischen Straßennetz genehmigt
Das umfassende Testprogramm am National Highways Test Centre bietet unabhängige Validierung der außergewöhnlichen Leistungsfähigkeit des Rosehill Entwässerungssystems. Diese Zulassung eröffnet Möglichkeiten im strategischen Straßennetz und zeigt unser Engagement für bewährte, zuverlässige Entwässerungslösungen für kritische Infrastruktur.
Test- und Installationsbilder
