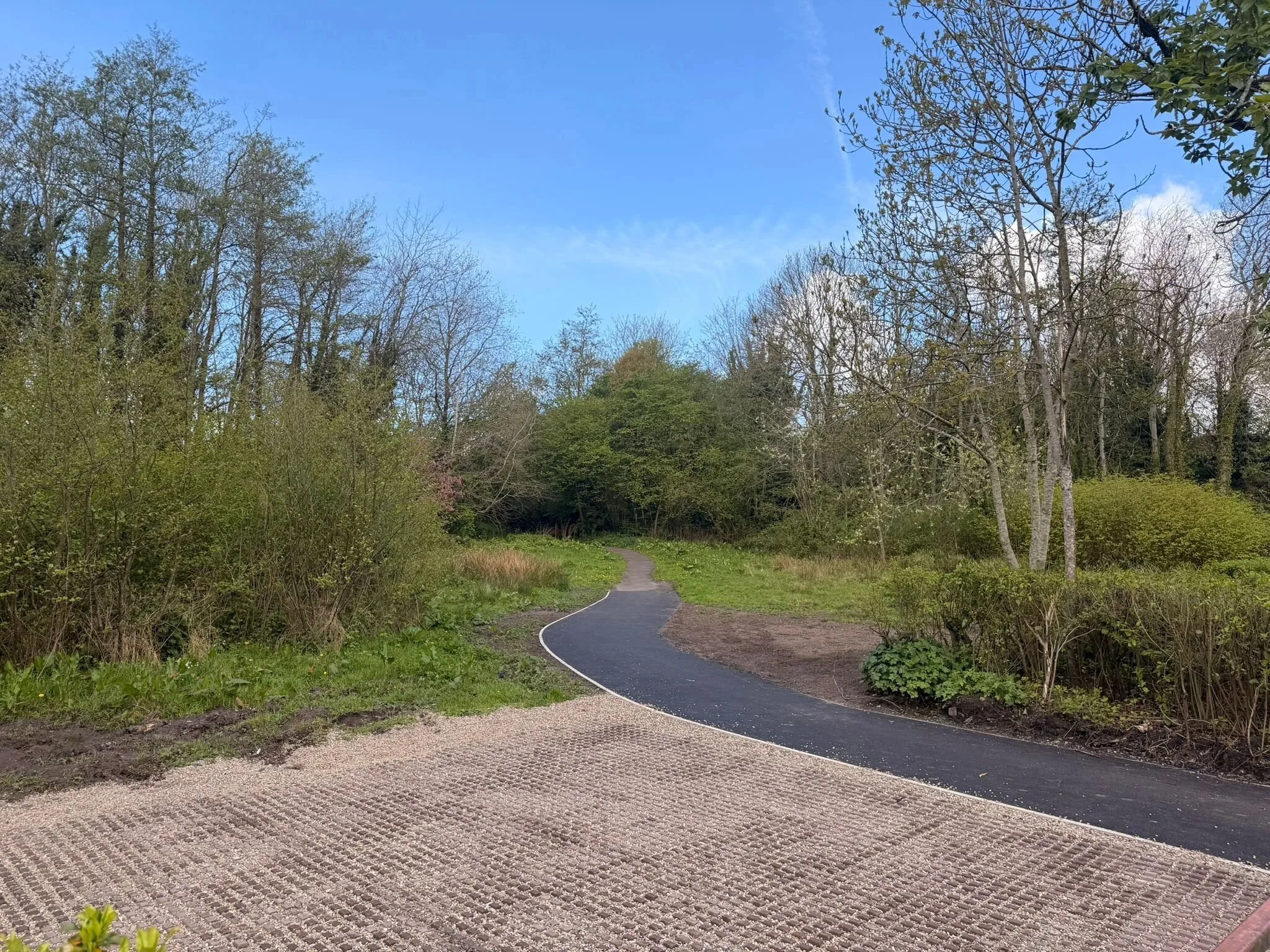

Fertiger Asphaltweg am Zugang Castletown Close zum Transpennine Trail, mit kiesgefülltem Drainagematten-Streifen am Bankett

Fallstudie — Castletown Close, Liverpool

Liverpool Live Labs:
Transpennine Trail

Eine Live Labs 2-Demonstration in Castletown Close, bei der Rosehill Drainage Mats, Stackers und Grip Strip kombiniert werden, um einen Zugang zum Transpennine Trail vollständig pfützenfrei zu halten.

Live Labs 2EntwässerungsmattenStackersGrip Strip

Besprechen Sie Ihr Projekt PDF herunterladen

Projektübersicht

Das Live Labs 2-Programm des Liverpool City Council hat Castletown Close — einen Zugang zum Transpennine Trail — als Demonstrationsstandort für ein integriertes Rosehill-Entwässerungssystem ausgewählt. Umgesetzt gemeinsam mit DOWHIGH Limited, kombiniert die Maßnahme Entwässerungsmatten, Stackers und Grip Strip erstmals und ersetzt damit einen dauerhaft überfluteten Gehweg sowie eine angrenzende vernässte Bodenfläche durch eine modulare Installation aus Recyclingmaterial, die beide Einzugsgebiete in einen vorhandenen Ablauf auf dem Gelände leitet.

Die Herausforderung

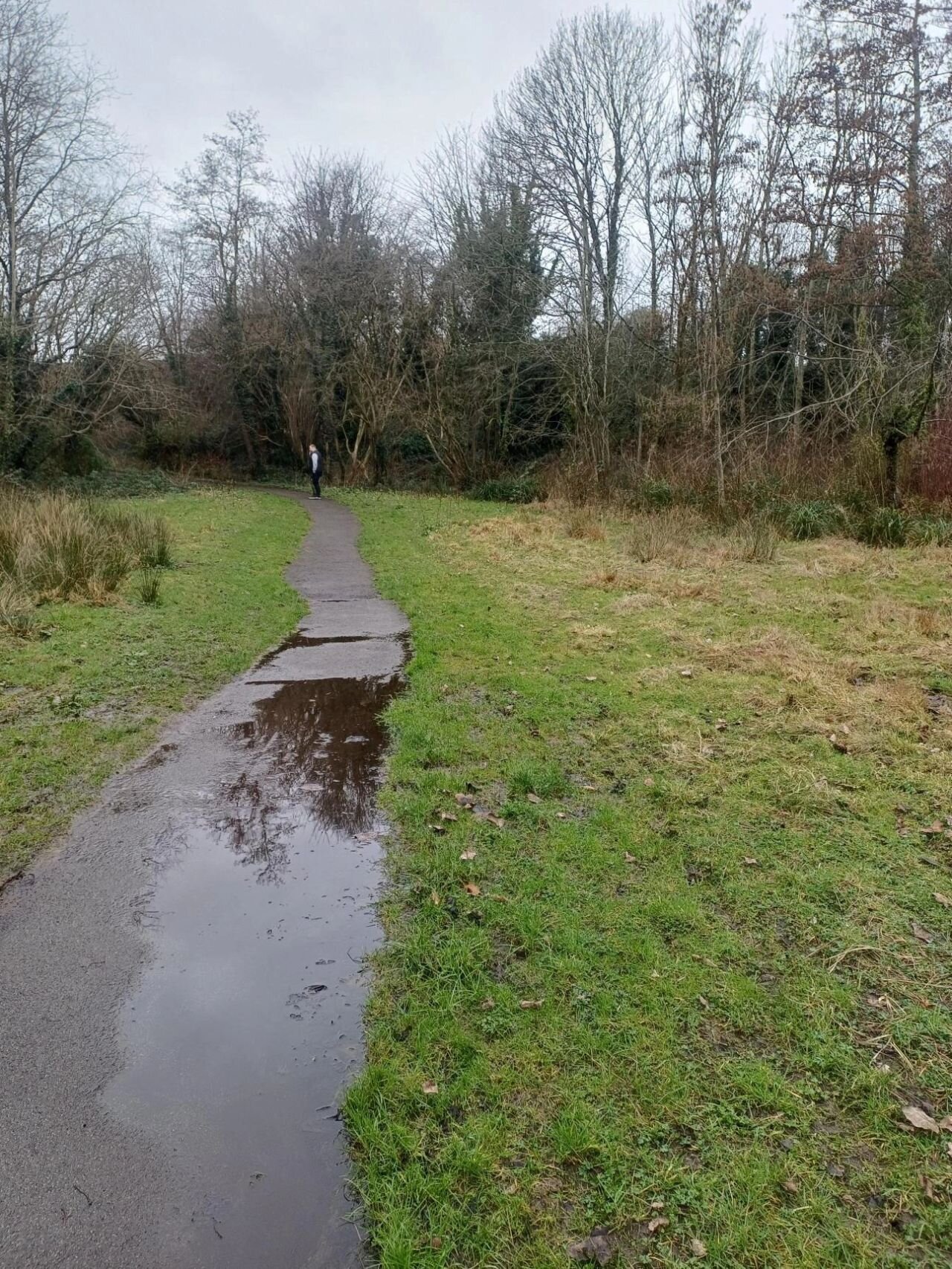

Chronische Pfützenbildung auf dem Zugangsweg, die ihn bei Nässe unbenutzbar machte

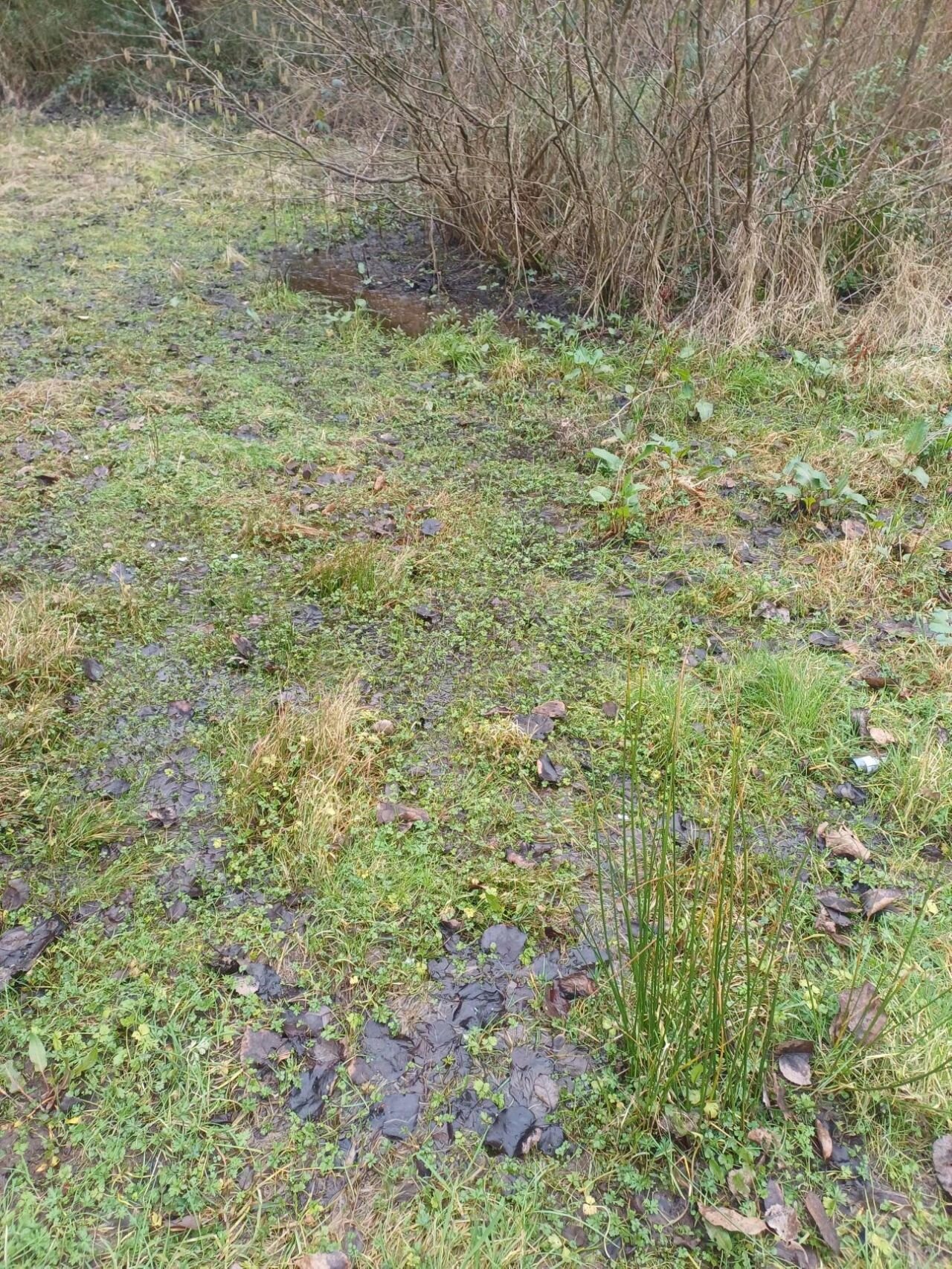

Eine angrenzende Bodenfläche die sich in stehendes Wasser verwandelt hatte — der am stärksten überflutete Bereich des Geländes
Ökologisch sensibles Waldumfeld das tiefe Grabenarbeiten und neue Rohrleitungen ausschloss
Wichtige Route für aktive Mobilität zum Transpennine Trail, die für Anwohner, Radfahrer und Pendler geöffnet bleiben musste
Ein vorhandener Ablauf war bereits vor Ort vorhanden — erfasste jedoch keines der beiden Einzugsgebiete

Die Lösung

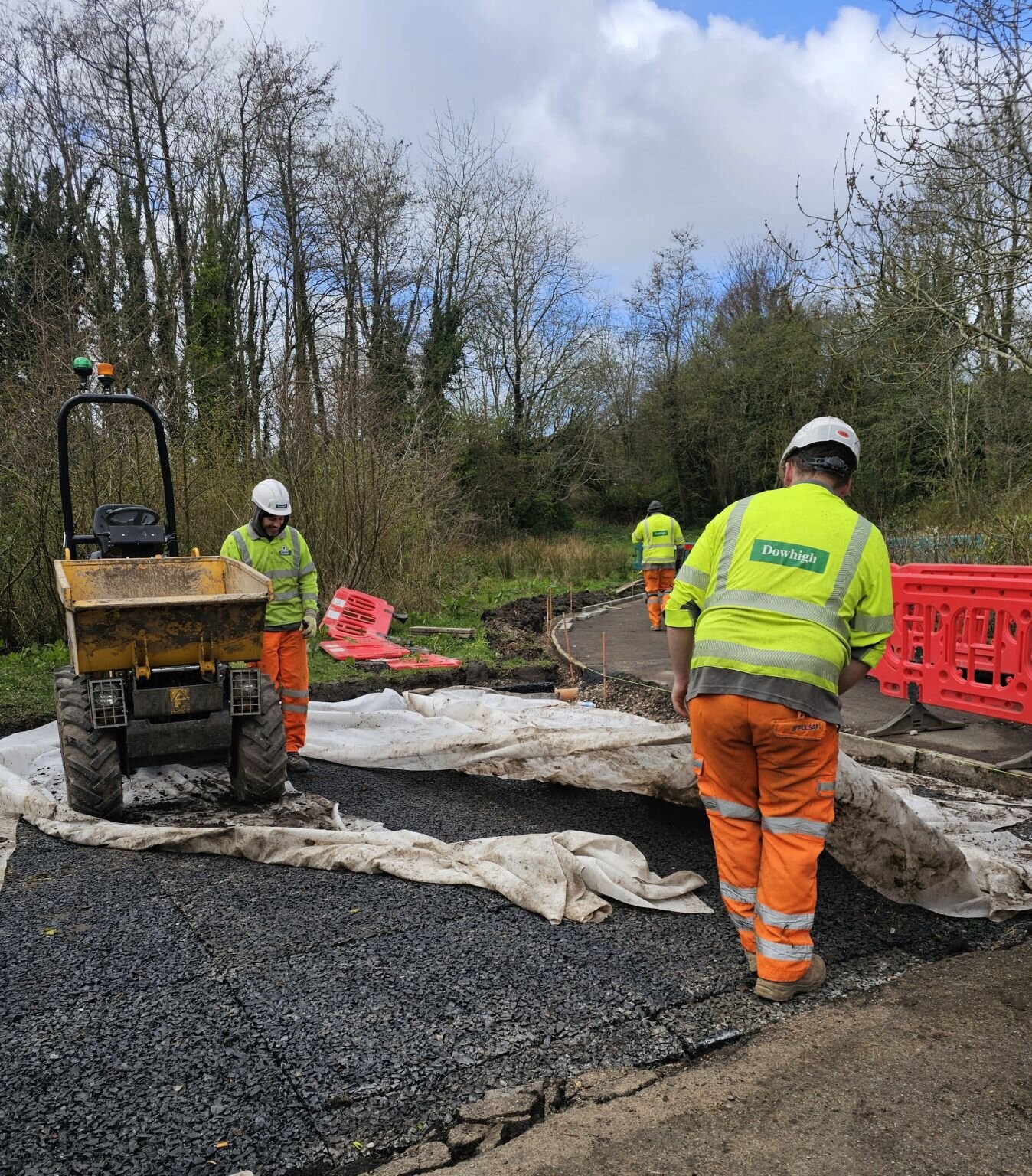

Ein 5m × 6m großes Drainagematten-Bett verlegt über der am stärksten überfluteten Fläche — stehendes Wasser wich einer durchlässigen, befahrbaren Oberfläche
Stackers verläuft vom Mattenfeld hinüber zum vorhandenen Ablauf, führt das gesammelte Wasser ab und überbrückt den Höhenunterschied zwischen Mattenniveau und Ablaufsohle
Fächerförmig angeordnete Grip Strip-Stränge sammeln das Oberflächenwasser vom neuen Asphaltweg und speisen es in denselben vorhandenen Ablauf ein

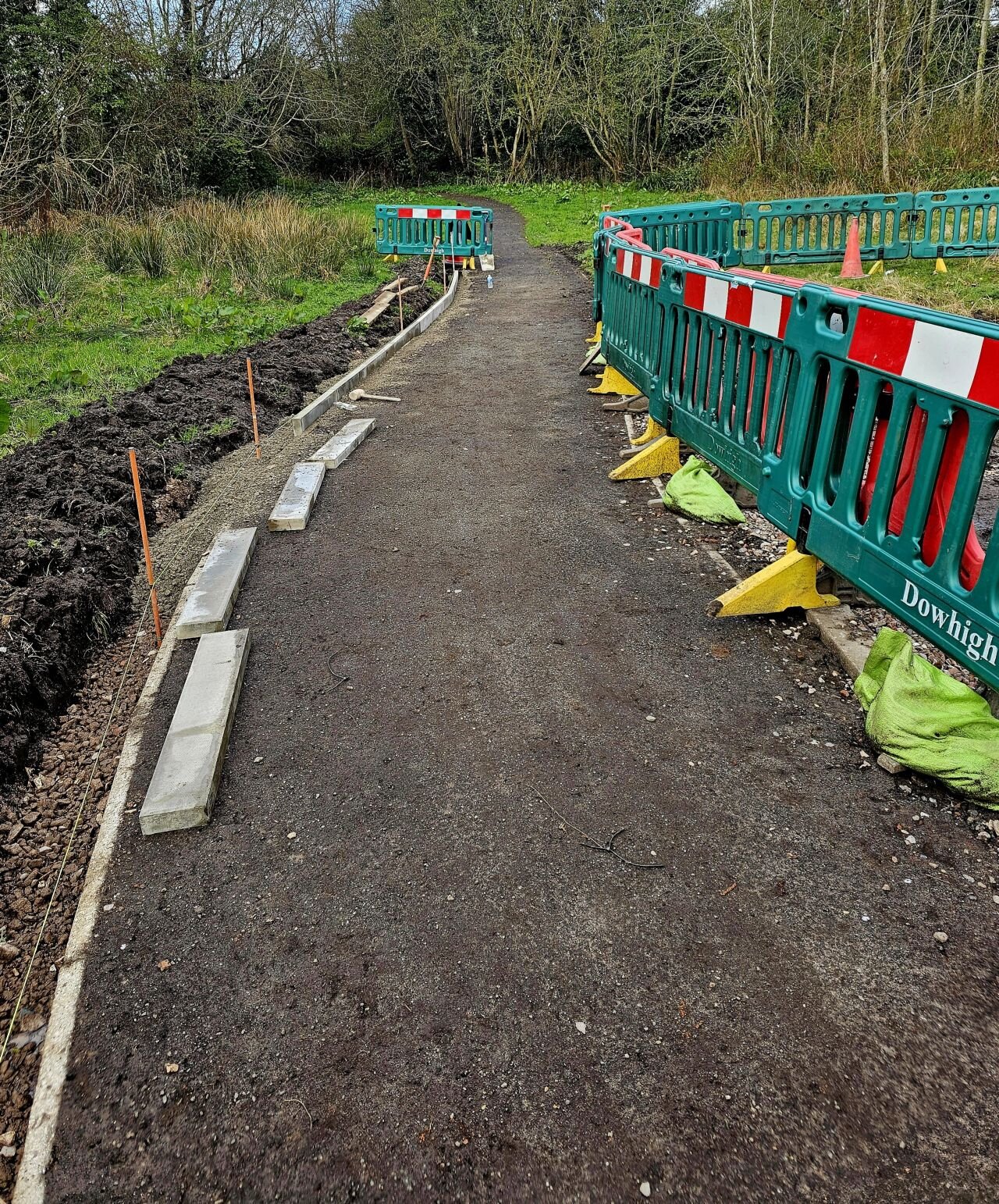

Modulare Bauweise aus Recyclingmaterial schnell vor Ort installiert, ohne tiefe Grabenarbeiten — das Waldumfeld blieb erhalten

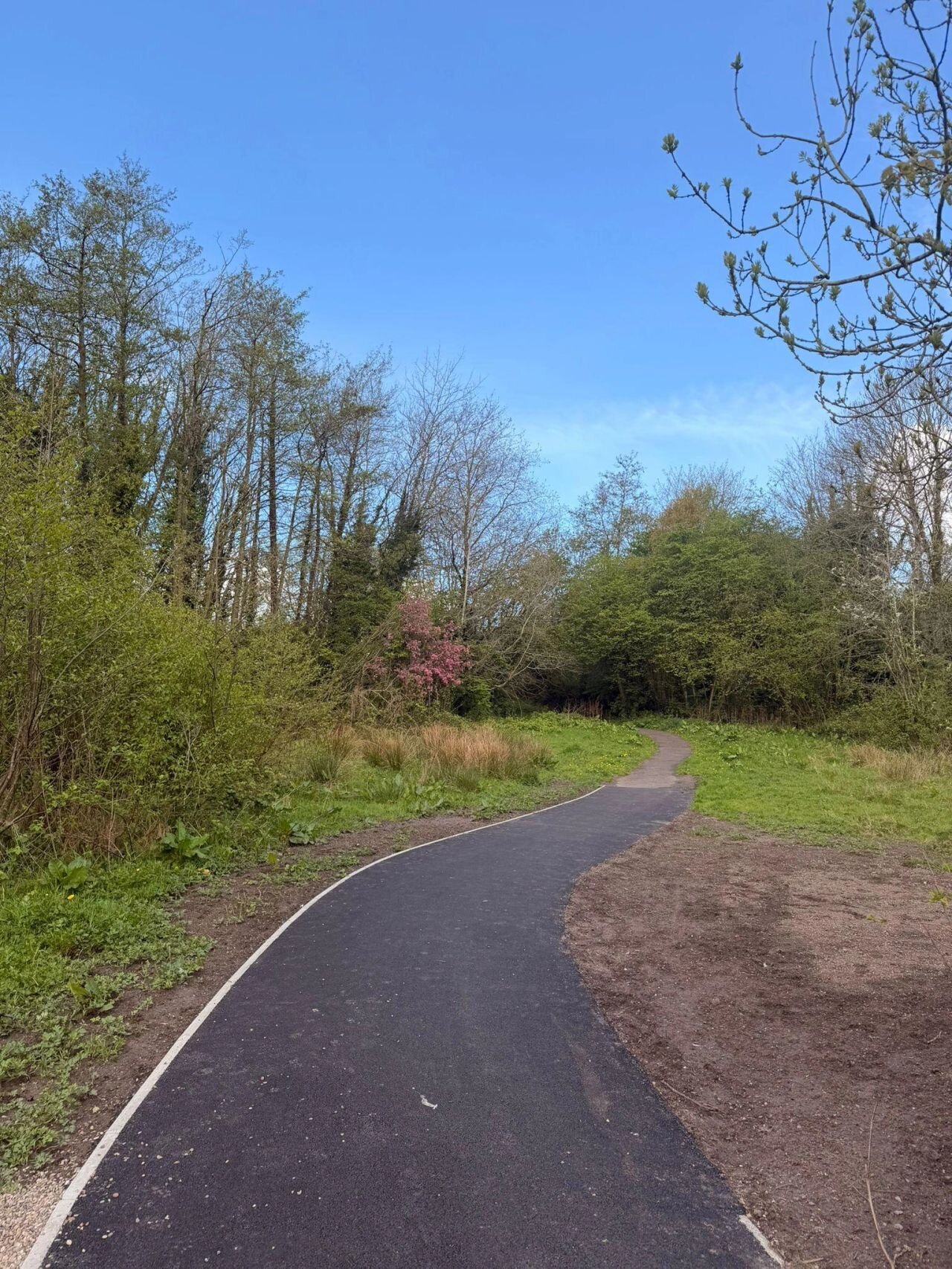

Versiegelte Asphaltdeckschicht abgeschlossen mit einem sichtbaren, kiesgefüllten Mattenstreifen am Übergang vom Weg zum Bankett

“The new Rosehill Group drainage system installed by DOWHIGH is doing exactly what it should — the pedestrian walkway is now completely puddle-free.”

— Liverpool Live Labs 2

Ergebnisse

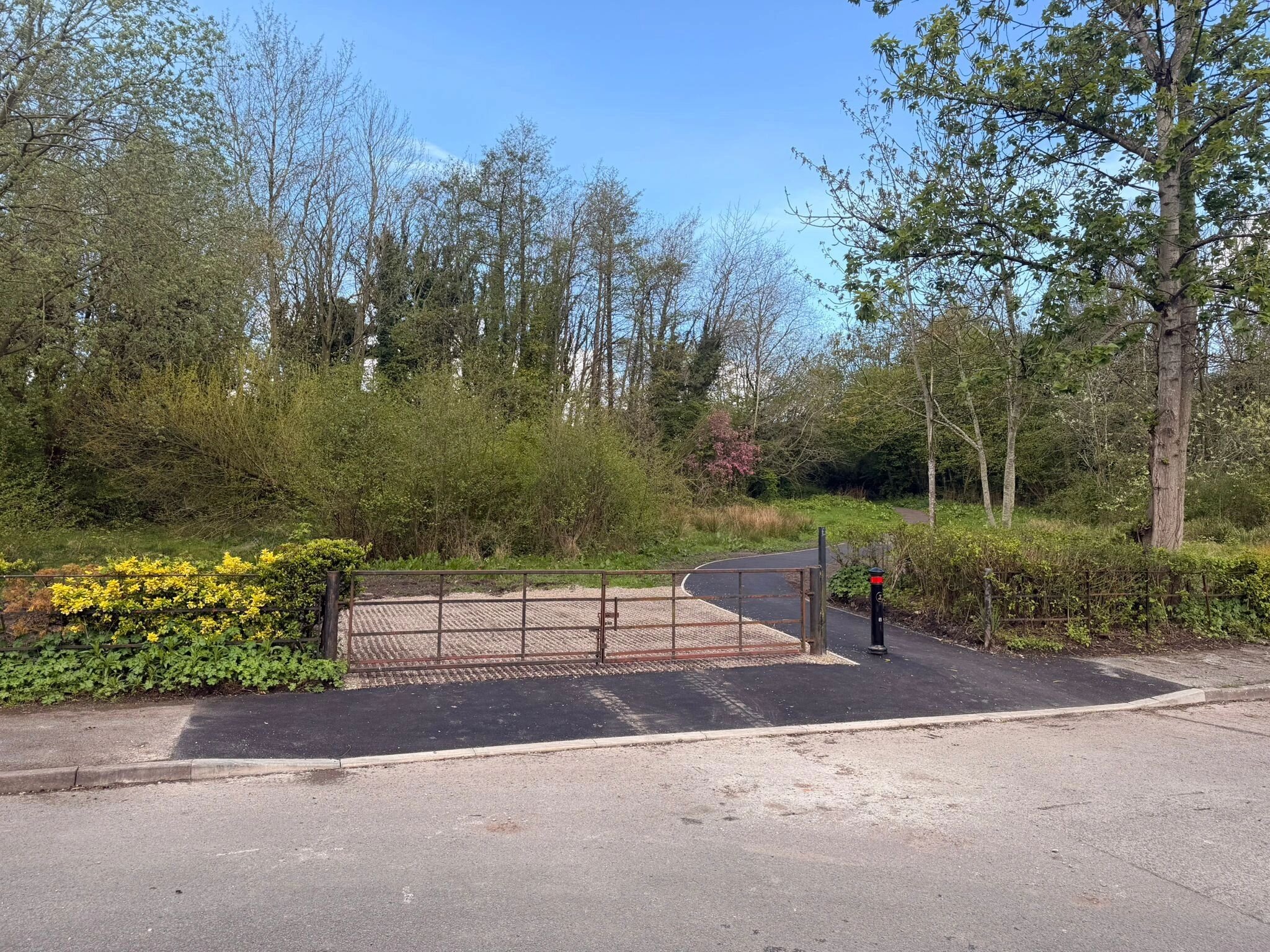

Gehweg vollständig pfützenfrei bei der Inbetriebnahme und erneut bei der Nachkontrolle einige Wochen später
Kiesraster entwässert weiterhin etwaiges Restwasser am Übergangsbereich zwischen Weg und Bankett
Zuvor überfluteter Boden jetzt eine stabile, nutzbare, durchlässige Oberfläche
Beide Einzugsgebiete sicher abgeleitet in den vorhandenen Ablauf auf dem Gelände — kein neuer Auslauf erforderlich
System funktionierte exakt wie vorgesehen, mit fortlaufender Überwachung, die für die kommenden Monate geplant ist

Warum es wichtig ist

Castletown Close zeigt, wie sich das modulare Rosehill-System an vorhandene Entwässerungsinfrastruktur anschließen lässt, statt neue Ausläufe zu erfordern — ein praxisgerechter Ansatz für überflutungsgefährdete Wege in bebauten und ökologisch sensiblen Umgebungen. Als Live Labs 2-Demonstrationsstandort soll die Methodik in ganz Liverpool repliziert werden; zugleich ist es die erste Rosehill-Installation, die Drainage Mats, Stackers und Grip Strip als integriertes System statt als drei separate Produkte kombiniert.
