Modulares Drainagesystem
Trough & Stacker System
Modulare Zweikomponenten-Drainage, die eine außergewöhnliche hydraulische Leistung mit 93 % weniger gebundenem Kohlenstoff als Beton verbindet.
Systementwurf
Wie es funktioniert
Ein modulares Zweikomponenten-System, das für eine außergewöhnliche Entwässerungsleistung entwickelt wurde
Muldenrinnen, Stapelfilter
Das System besteht aus zwei ineinander greifenden Komponenten: Muldeneinheiten (A oder B) sitzen auf der Sohle des Entwässerungsgrabens und leiten das Wasser zu den angeschlossenen Auffanggruben weiter, während Staplereinheiten werden oben angebracht, um das Oberflächenwasser in den darunter liegenden Trog zu filtern.
Die offene Struktur, die zu 90 % aus recyceltem Material und nicht aus Neugummi besteht, verhindert Verstopfungen und hält die Leistung über Jahrzehnte hinweg ohne Wartung aufrecht.
- Stapelbare Einheiten ermöglichen individuelle Tiefen und Konfigurationen
- Vor Ort schneiden, um jedes Hindernis zu überwinden
- Modulare Einheiten reduzieren die Installationszeit und die Störung der Baustelle
- Selbstreinigende Konstruktion mit 30-45% Hohlraumanteil
- Unempfindlich gegenüber Ölen, Salzen und Chemikalien
Anwendungen
Wo es am besten funktioniert
Bewährte Leistung in verschiedenen Infrastrukturumgebungen
Autobahnen und Kraftfahrstraßen
DMRB-konforme Fahrbahnrandentwässerung für strategische Straßennetze
Eisenbahnkorridore
Von Network Rail akzeptierte streckenseitige Entwässerung, Ermüdungstest mit über 506.000 Zyklen
Rad- und Gehwege
Leichte Drainage mit geringer Tiefe für gemeinsam genutzte Wege und Fußgängerzonen
Parks und Grünanlagen
SuDS-konforme Dämpfung für öffentliche Freiflächen und Erholungsgebiete
Wohnbauprojekte
Schnell zu installierende Entwässerung für Wohnsiedlungen mit minimaler Störung
Industrielle Standorte
Chemikalienbeständige Entwässerung für Depots, Höfe und Gewerbegebiete

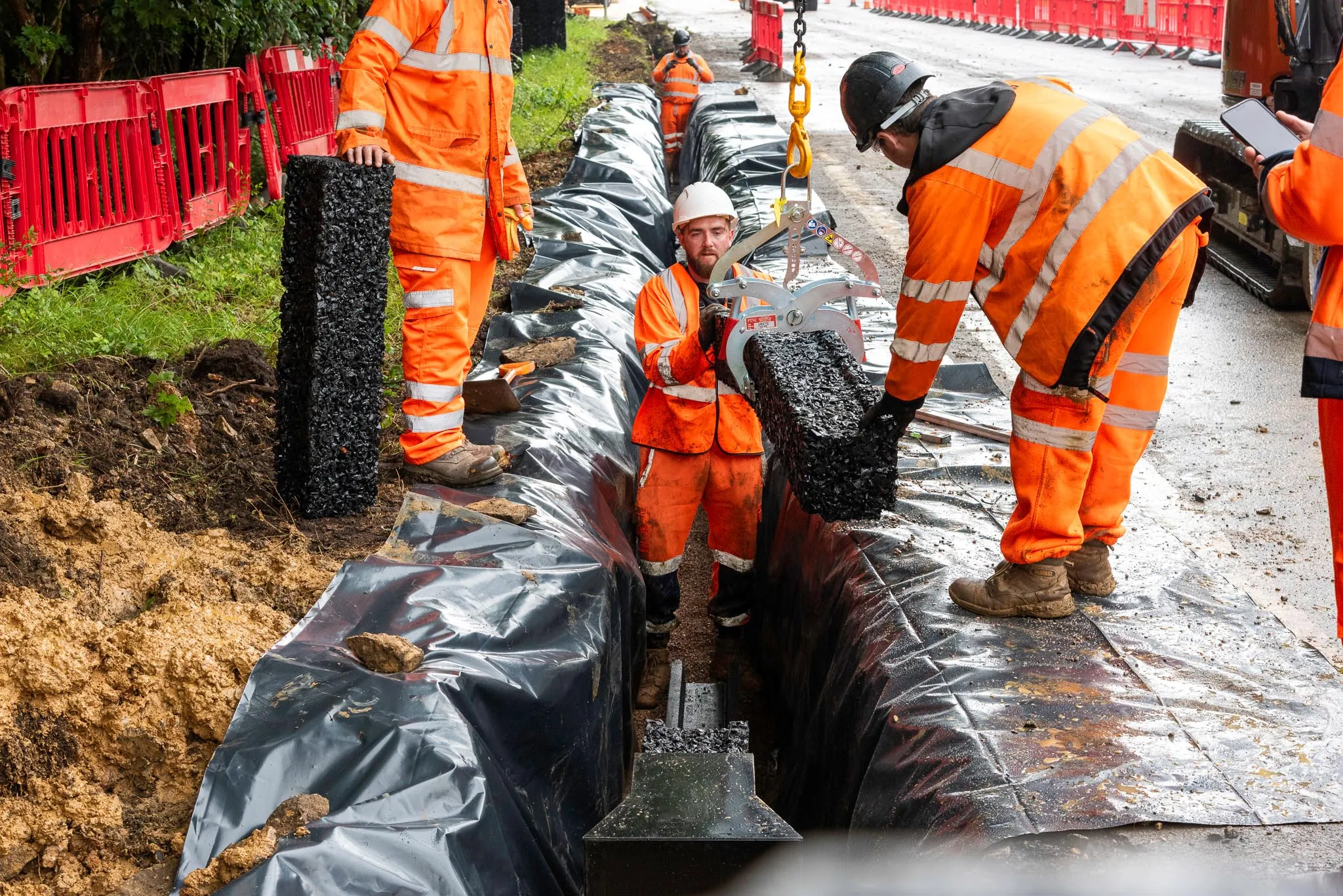

Installation
Einfache, schnelle Bereitstellung
Modulare Komponenten verringern die Programmdauer und die Störung der Baustelle im Vergleich zu herkömmlichen Betonsystemen
- Geringerer Anlagenbedarf im Vergleich zur Betonentwässerung
- Schneiden vor Ort mit Standardwerkzeugen
- Modulare Stapelung in beliebiger Tiefe
- Kann am Ende der Nutzungsdauer an Ort und Stelle belassen werden
Technische Daten
Spezifikationen
Unabhängig geprüfte Leistungsdaten für das Trough & Stacker System
| Länge der Stacker-Einheiten | 500mm (16,8kg), 1000mm (33,6kg), 2000mm (67,2kg) ±10mm |
| Trough A-Einheiten (Standard) | 1000mm (18,9kg), 2000mm (37,8kg) ±10mm |
| Trough B-Einheiten (groß) | 1000mm (33kg), 2000mm (66kg) ±10mm |
| Materialzusammensetzung | 90% recycelter Inhalt | Null Neugummi |
| Betriebstemperatur | -40°C bis +80°C |
| Durchflussraten große Rinne | 42,6 l/s @1 in 100 |
| Wasserdurchlässigkeit | 49 l/m²/s |
| Durchschnittliches Hohlraumverhältnis | 30-45% |
| Maximale Systemtiefe | Unbegrenzt (modulares Stapeln) |
| Vertikale hydraulische Leitfähigkeit | 176,4 m/h |
Unabhängig verifizierte Leistung
Akkreditierte Prüfung
Vollständige hydraulische Validierung
Network Rail akzeptiert
Gleisbettentwässerung zugelassen
Straßenkonform
CD 529 & CD 530 Standards
Sind Sie bereit, Ihre Entwässerung zu revolutionieren?
Unser Ingenieurteam entwirft die optimale Trog- und Staplerlösung für Ihr Projekt.
