Sistema modular de drenaje
Sistema Trough & Stacker
Drenaje modular de dos componentes que combina un rendimiento hidráulico excepcional con un 93% menos de carbono incorporado que el hormigón.
Diseño del sistema
Cómo funciona
Un sistema modular de dos componentes diseñado para un rendimiento excepcional del drenaje
Canales, filtros apiladores
El sistema utiliza dos componentes interconectados: Comederos (A o B) se asientan en el suelo de la zanja de drenaje para canalizar el agua a lo largo de los pozos de recogida conectados, mientras que Unidades apiladoras se colocan en la parte superior para filtrar el agua superficial hacia la cubeta inferior.
Fabricado con un 90% de contenido reciclado y cero caucho virgen, la estructura abierta evita los atascos y mantiene el rendimiento durante décadas sin necesidad de mantenimiento.
- Las unidades apilables crean profundidades y configuraciones personalizadas
- Corte in situ para salvar cualquier obstáculo
- Las unidades modulares reducen el tiempo de instalación y las molestias en la obra
- Diseño autolimpiable con una proporción de huecos del 30-45%
- No se ve afectado por aceites, sales ni productos químicos
Aplicaciones
Dónde funciona mejor
Rendimiento demostrado en diversos entornos de infraestructura
Autopistas y autovías
Drenaje de borde de calzada conforme al DMRB para redes viarias estratégicas
Corredores ferroviarios
Drenaje en tierra aceptado por Network Rail, sometido a pruebas de fatiga de más de 506.000 ciclos
Carriles bici y pasarelas
Drenaje ligero y de poca profundidad para caminos de uso compartido y rutas peatonales
Parques y espacios verdes
Atenuación conforme al sistema SuDS para espacios públicos abiertos y zonas recreativas
Promociones residenciales
Drenaje de rápida instalación para urbanizaciones con mínimas molestias
Polígonos industriales
Drenaje resistente a productos químicos para depósitos, patios y desarrollos comerciales

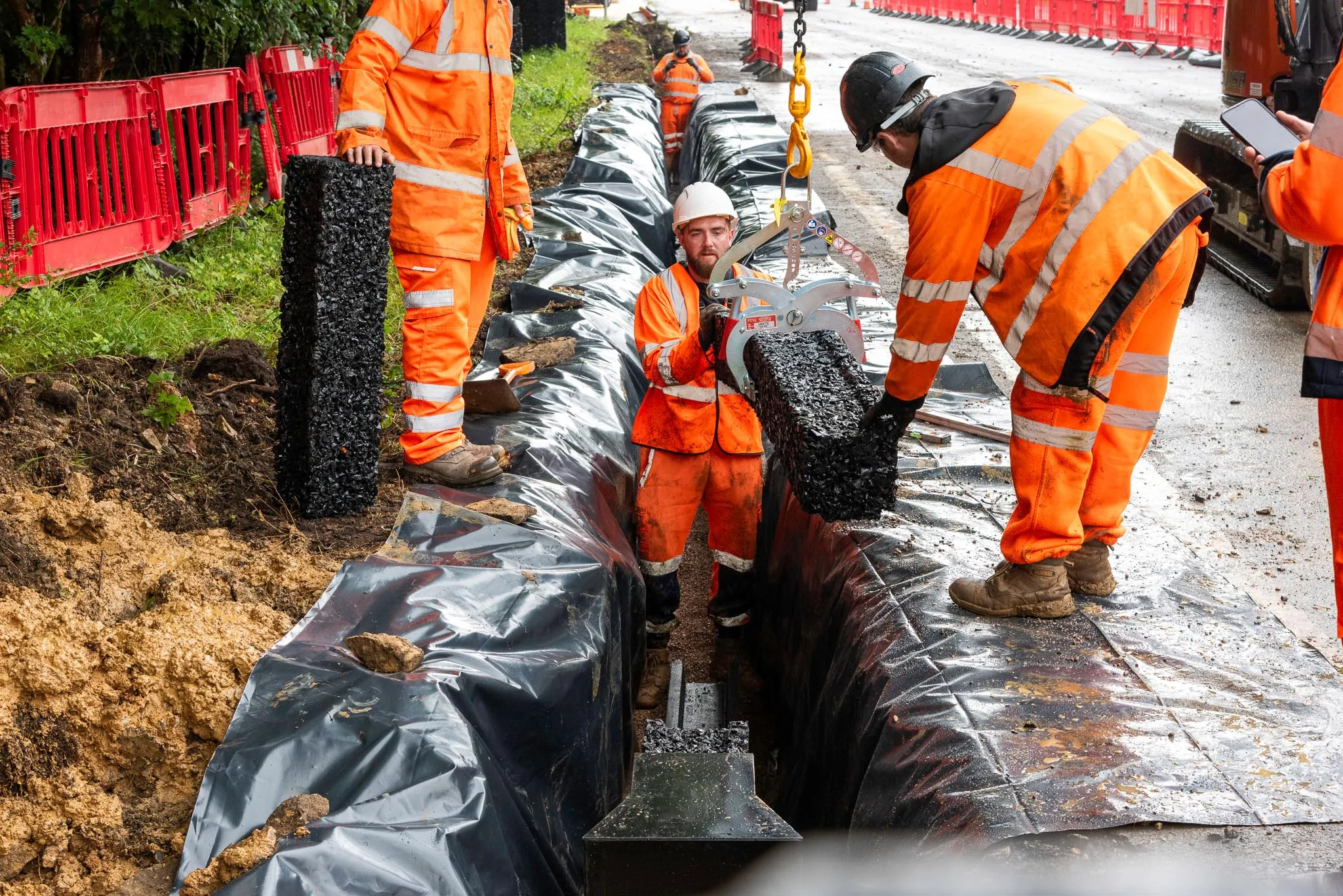

Instalación
Implantación rápida y sencilla
Los componentes modulares reducen el tiempo de programación y las molestias en la obra en comparación con los sistemas tradicionales de hormigón
- Reducción de los requisitos de la planta en comparación con el drenaje de hormigón
- Corte in situ con herramientas estándar
- Apilamiento modular a cualquier profundidad
- Puede dejarse in situ al final de su vida útil
Datos técnicos
Especificaciones
Datos de rendimiento del sistema Trough & Stacker verificados de forma independiente
| Longitud de las unidades apiladoras | 500mm (16,8kg), 1000mm (33,6kg), 2000mm (67,2kg) ±10mm |
| Unidades Trough A (estándar) | 1000mm (18,9kg), 2000mm (37,8kg) ±10mm |
| Unidades Trough B (grande) | 1000mm (33kg), 2000mm (66kg) ±10mm |
| Composición del material | Contenido 90% reciclado | Cero caucho virgen |
| Temperatura de operación | -40°C a +80°C |
| Caudales canal grande | 42,6 l/s @1 en 100 |
| Permeabilidad al agua | 49 l/m²/s |
| Relación de vacíos promedio | 30-45% |
| Profundidad máxima del sistema | Ilimitada (apilamiento modular) |
| Conductividad hidráulica vertical | 176,4 m/h |
Rendimiento verificado independientemente
Pruebas acreditadas
Validación hidráulica completa
Aceptado Network Rail
Drenaje junto a vía aprobado
Conforme a carreteras
estándares CD 529 & CD 530
¿Preparado para revolucionar su drenaje?
Nuestro equipo de ingenieros diseñará la solución óptima de artesa y apilador para su proyecto.
