Documentación técnica

Datos técnicos

Especificaciones completas y datos de rendimiento para profesionales del drenaje

Descripción general del sistema

Descripción del producto

Sistemas modulares de drenaje de alto rendimiento fabricados con un 90% de material reciclado

Sistema Trough & Stacker

Sistema de dos componentes: las unidades Trough (A o B) se colocan en el fondo de la zanja de drenaje para canalizar el agua, mientras que las unidades Stacker colocadas encima filtran el agua hacia el canal inferior. El agua luego fluye a través del canal hacia pozos de registro conectados.

Horizontal Flow 0.52 l/s/m (1:10 gradient)
Capacidad de carga 506,010 cycles tested
Capacidad de almacenamiento 45% de espacio vacío

Mantas de drenaje

Solución de drenaje superficial ultraligera para despliegue rápido. Perfecta para bermas, taludes, campos deportivos y aplicaciones de drenaje distribuido.

Permeabilidad 49 L/m²/s
Peso 44 kg/m² (50mm)
Resistencia a la compresión 250 kPa

Especificaciones

Sistema Trough & Stacker

Datos técnicos completos del sistema de drenaje modular Trough & Stacker

Componentes y tamaños
Componente Opciones de longitud Peso
Unidades apilables 500mm, 1000mm, 2000mm ±10mm 16,8kg, 33,6kg, 67,2kg
Trough A (Estándar) 1000mm, 2000mm ±10mm 18,9kg, 37,8kg
Trough B (Grande) 1000mm, 2000mm ±10mm 33kg, 66kg
Propiedades de los materiales
Propiedad Valor
Composición del material Contenido 90% reciclado | Cero caucho virgen
Temperatura de operación -40°C a +80°C
Densidad 750 kg/m³
Rendimiento hidráulico
Propiedad Valor Estándar
Permeabilidad al agua 49 l/m²/s BS EN ISO 11058:2019
Conductividad hidráulica vertical 176,4 m/h BS EN ISO 11058:2019
Caudal canal grande 42,6 l/s @1 en 100 InfoDrenaje
Flujo horizontal (pendiente 1:10) 0,52 l/s/m BS EN ISO 12958-1:2020
Flujo horizontal (pendiente 1:100) 0,063 l/s/m BS EN ISO 12958-1:2020
Relación de vacíos promedio 45% ASTM C642
Pruebas estructurales
Propiedad Valor Estándar
Resistencia a la compresión 2.70 MPa BS EN ISO 604:2003
Compression Fatigue 506,010 cycles, no failure R-TECH C24013
Deformación por fluencia ~0.94% at 0.1 MPa (60 yr) IPT 15621-2
Resistencia a ciclos hielo-deshielo 100+ ciclos BS EN 12390-9
Resistencia química Aceites, sales, ácidos BS EN 13529
Estabilidad UV 50+ años Pruebas aceleradas

Especificaciones

Mantas de drenaje

Especificaciones completas para aplicaciones de drenaje superficial

Propiedades físicas
Propiedad Valor Estándar
Tamaño de lámina estándar 1m × 1m -
Opciones de espesor 50, 75, 100 mm (±2 mm) -
Rango de peso 44-88 kg/m² Por espesor
Densidad 750 kg/m³ ASTM D792
Composición del material 90% caucho reciclado -
Rendimiento hidráulico
Propiedad Valor Estándar
Permeabilidad vertical 49 L/m²/s Acreditado UKAS
Caudal horizontal 15 L/m/s Pruebas de laboratorio
Retención de agua <5% Pruebas de drenaje
Eficiencia de filtración partículas >1mm -
Resistencia a obstrucciones Estructura autolimpiante Pruebas a largo plazo
Propiedades mecánicas
Propiedad Valor Estándar
Resistencia a la compresión 250 kPa BS EN 826
Resistencia a la tracción 150 kPa BS EN 1607
Deformación bajo carga <10% a 50 kPa BS EN 1606
Resistencia a ciclos hielo-deshielo 100+ ciclos BS EN 12390-9
Estabilidad UV 50+ años ASTM G154
Temperatura de servicio -40°C a +80°C Todas las condiciones

Documentación

Planos del sistema

Dibujos técnicos y detalles de configuración

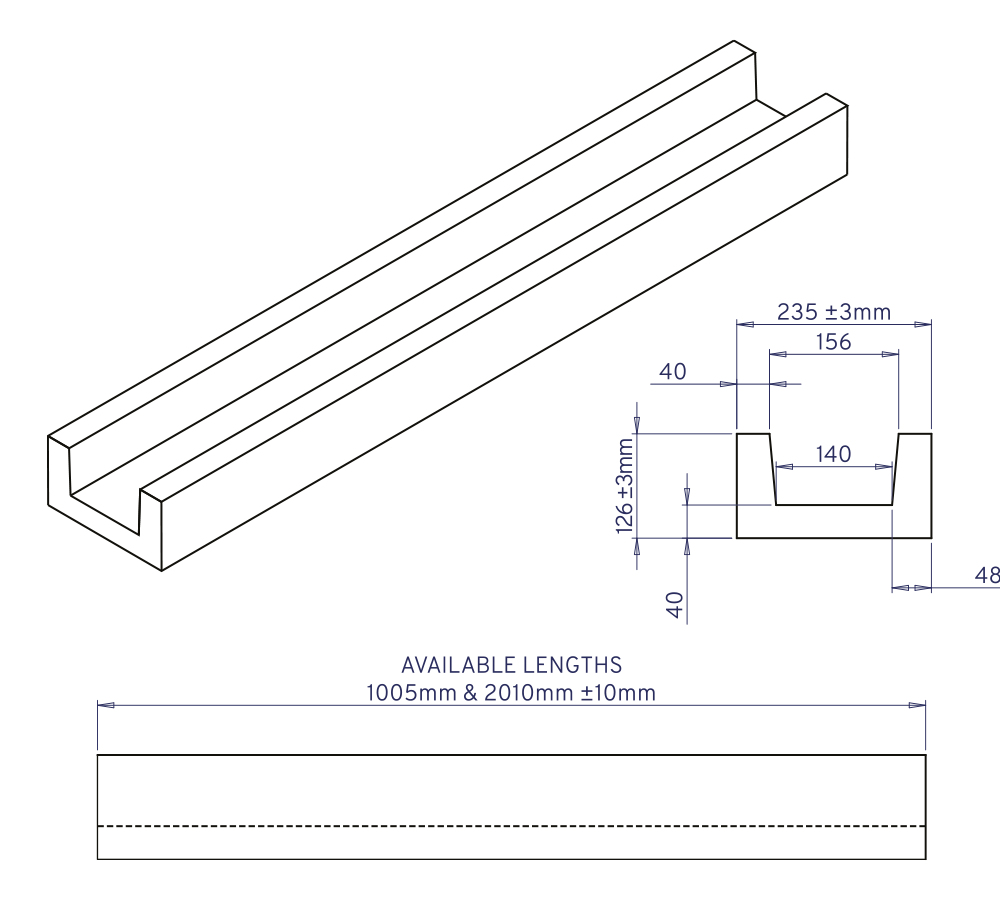

Dibujo técnico del Trough A - Configuración estándar

Trough A - Configuración estándar

Dimensiones de unidad de canal estándar y detalles de conexión. Componente base para sistemas de drenaje lineal.

Dibujo técnico del Trough B - Configuración ampliada

Trough B - Configuración extendida

Configuración de canal extendida para aplicaciones de mayor capacidad. Volumen de almacenamiento mejorado.

Dibujo técnico del sistema Stacker

Montaje del sistema Stacker

Mecanismo de encastre de la unidad Stacker y configuración de montaje vertical para distintas profundidades

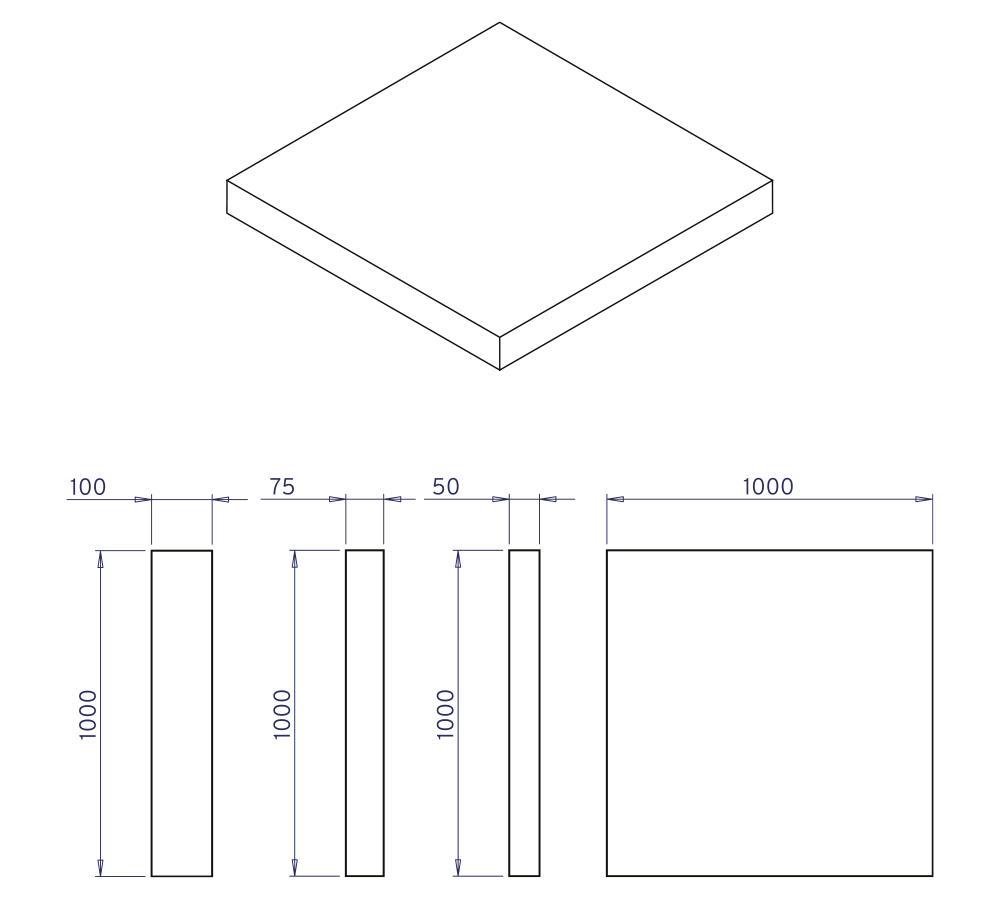

Estera de drenaje Dibujo técnico - Configuración

Configuración de estera de drenaje

Standard mat dimensions and thickness options.

Cumplimiento

Pruebas y estándares

Pruebas exhaustivas y cumplimiento normativo

Pruebas acreditadas UKAS

Todos los datos de rendimiento hidráulico validados mediante pruebas de laboratorio acreditadas por UKAS para garantizar precisión y confiabilidad.

Aprobado Network Rail

Aceptado según el estándar HA104/09 para aplicaciones de drenaje junto a vías en la red ferroviaria del Reino Unido.

Conforme a National Highways

Cumple con los estándares DMRB CD 529 y CD 530 para sistemas de drenaje de carreteras y redes viales estratégicas.

Pruebas ambientales

Extensas pruebas de resistencia a ciclos hielo-deshielo, exposición UV y químicos validan el rendimiento a largo plazo.

Pruebas de carga

Compression-fatigue testing to 506,010 cycles demonstrates exceptional durability under repeated loading.

ISO 9001:2015

La certificación del sistema de gestión de calidad de fabricación garantiza la calidad y el rendimiento consistentes del producto.

Referencia de estándares de prueba
Estándar Aplicación Parámetro probado
BS EN ISO 604:2003 Resistencia a la compresión Resistencia del material bajo compresión
BS EN ISO 11058:2019 Permeabilidad al agua Conductividad hidráulica vertical
BS EN ISO 12958-1:2020 In-Plane Water Flow Horizontal flow capacity
ASTM C642 Ratio de vacío Porosity of the composite
EN 71-3:2013+A1:2014 Migration of Elements Heavy-metal & PAH migration (feedstock)
ASTM G154 Estabilidad UV Efectos de exposición UV a largo plazo
DMRB CD 529 Drenaje de autopistas Requisitos de diseño para drenaje vial
HA104/09 Drenaje ferroviario Requisitos para drenaje junto a vía
