Drainage de la coupe du rail de Pembroke

Étude de cas

Pembroke Rail Cutting

Drainage ferroviaire dans des conditions de sol difficiles

Vue d'ensemble du projet

Le projet de tranchée ferroviaire de Pembroke présentait un défi de drainage complexe nécessitant des solutions innovantes et une exécution précise. Située dans le sud du Pays de Galles, cette installation de drainage ferroviaire a démontré la capacité du système de drainage Rosehill à surmonter des conditions de sol importantes et des contraintes d'infrastructures tout en offrant des performances exceptionnelles.

Faisant partie de travaux de renouvellement ferroviaire plus larges, le projet nécessitait une achèvement dans des fenêtres de possession ferroviaire restreintes, faisant de l'efficacité et de la fiabilité des facteurs critiques dans la conception de la solution et le processus d'installation.

Le défi

Roche-mère peu profonde profondeur d'excavation sévèrement limitée pour les solutions de drainage traditionnelles
Infrastructure de télécommunications la présence a encore limité les options de disposition et les possibilités de cheminement
Terrain courbe et irrégulier le tracé de drainage requis devait suivre une topographie complexe
Fenêtres d'occupation ferroviaire restreintes dans le cadre de travaux de rénovation plus larges exigeant une installation rapide et efficace
Exigences de performance nécessaire pour atteindre le débit de rejet cible de 42 litres par seconde

La solution

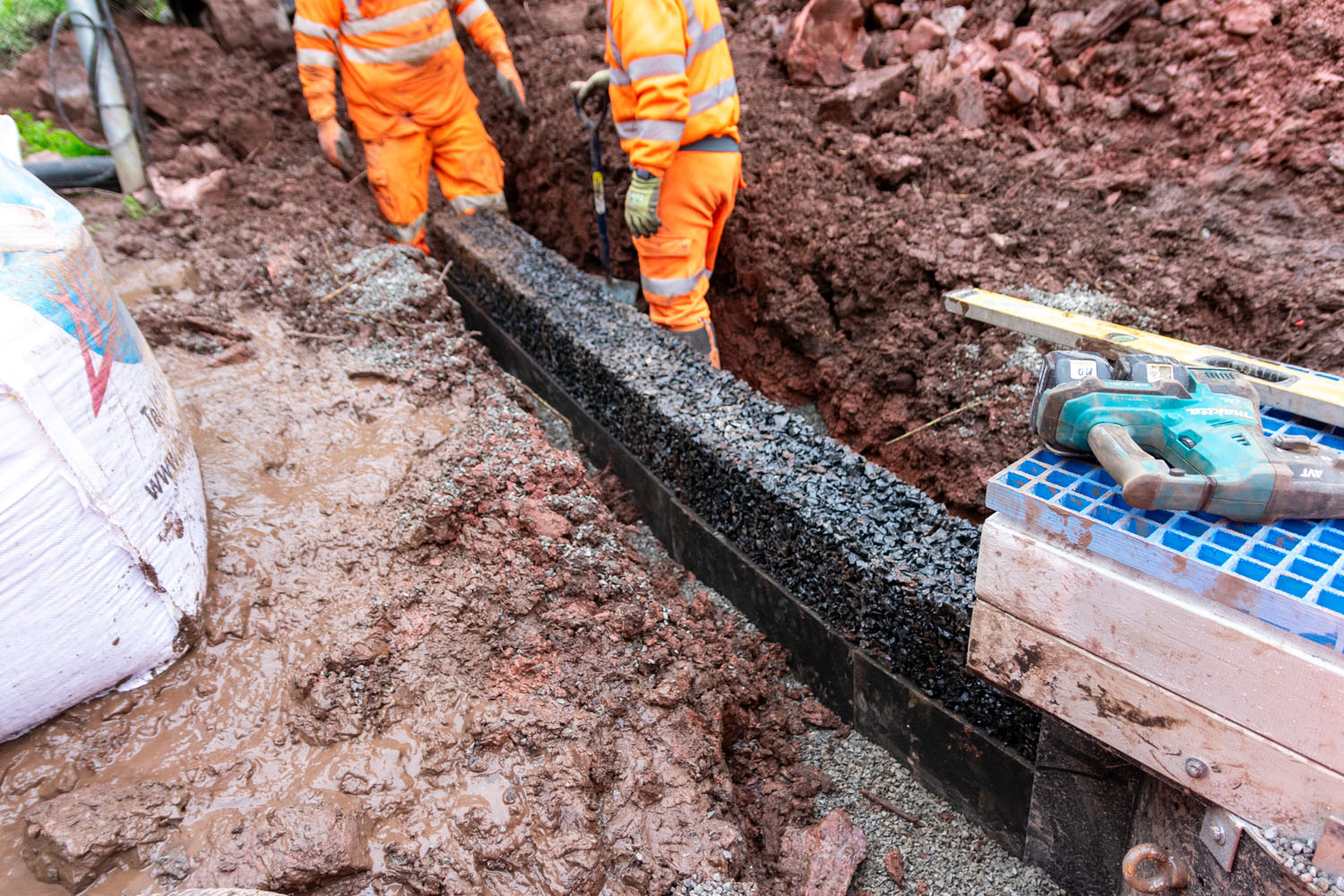

Installation du système Rosehill Drainage le long de la tranchée avec un gradient longitudinal précis de 1:20
Découpe et gradins sur site d'unités tout en maintenant une continuité d'écoulement complète
Lit de gravier compacté de 75mm a fourni une base de support stable et bien drainante
Tapis de drainage Rosehill 50mm stratégiquement positionnés pour protéger le caniveau de l'accumulation de sédiments
Flexibilité du système modulaire a permis une adaptation aux contraintes du sol sans compromettre les performances

Litres par seconde
objectif atteint

1:20

Gradient longitudinal
installé avec précision

100%

Performance maintenue
après découpe/gradins

Achèvement dans les délais
dans la période d'occupation

Résultats

Débit de décharge cible atteint : Capacité de débit de 42 litres par seconde livrée avec succès
Adaptation aux contraintes : A réussi à surmonter les limitations du terrain et des infrastructures
Conformité au calendrier : Installation achevée dans les délais sans retard sur les travaux de renouvellement
Intégrité des performances : Aucun compromis sur les performances hydrauliques malgré des exigences d'installation complexes
Succès opérationnel : Le système est resté entièrement fonctionnel et efficace après l'installation

Le système de drainage Rosehill a prouvé comment le système peut surmonter les défis que nous rencontrons régulièrement sur site. La capacité de découper et d'étager les unités sans impacter les performances a été extrêmement utile lors d'une installation sous contrainte de temps.

Bill Smalley

Directeur de construction, Colas Rail UK
